La réglementation ventouses

Définition du système ventouse

Il s'agit d'un dispositif de prise d'air et d'évacuation des produits de combustion d'un appareil étanche.

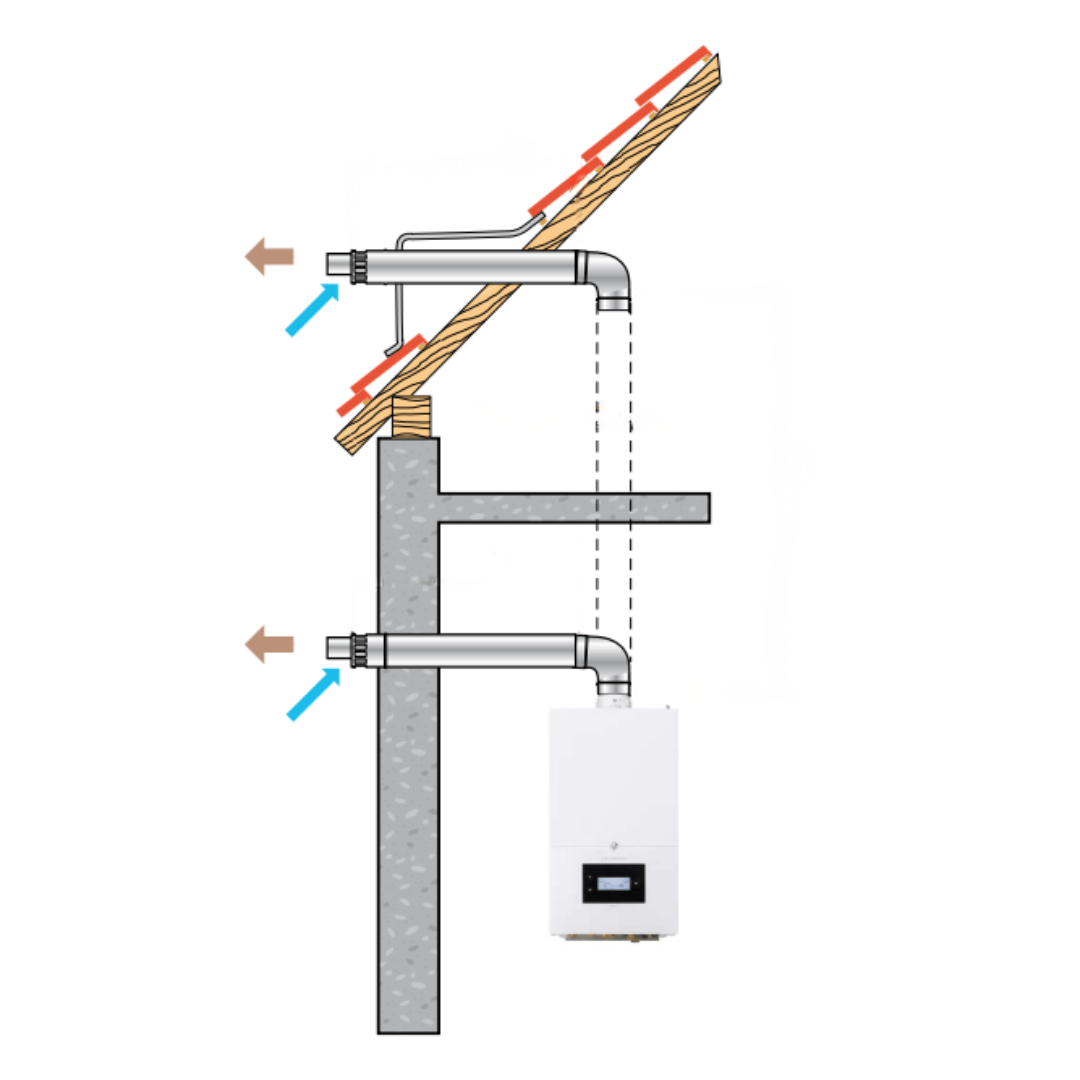

Une ventouse se compose de deux tubes en général concentriques : l'un assure la prise d'air neuf à l'extérieur, l'autre se charge d'y rejeter les fumées. Il existe 2 principaux types de ventouse : la ventouse verticale, la ventouse horizontale.

Ce dispositif permet d'installer le générateur dans n'importe quelle pièce, sans système d'aération particulier.

Réglementations
Arrêté du 02/08/77 - NF EN 483

Documents de références principaux : NF DTU 61.1 - NF DTU 24.1 - Arrêté du 02/08/1977 - Arrêté du 27/04/2009 - NF EN 483 - NF EN 677.

Les appareils de type C peuvent être installés dans tous les types de locaux et quel qu’en soit le volume même s’ils ne comportent pas de fenêtre ou d’ouvrant .

Les raccordements des conduits de cheminée de types B22p/B32 et B23p/B33 ainsi que des conduits séparés de types C52 et C53 étant en pression, ces conduits doivent être :

• soit installés en extérieur
• soit installés dans une gaine maçonnée intérieure ventilée

Cette ventilation doit être assurée : •  par un orifice situé en partie basse, prenant l’air dans les parties communes ventilées ou directement à l’extérieur •  et par un orifice situé en partie haute débouchant à l’extérieur La section minimale du vide d’air et de ces orifices doit être de 100 cm2 de section libre (hors tout) . Des parties démontables dans cette gaine doivent permettre l’inspection du conduit sur tout son parcours .

La chaudière doit être raccordée conformément aux dispositions en vigueur, à savoir avec des conduits destinés à évacuer des fumées sous pression . Ces derniers doivent être étanches aux fumées et résistants à la corrosion et pour se faire respecter les points suivants :

• les appareils doivent être installés de façon à ce que leur position relative par rapport au dispositif d’évacuation ne puisse être modifiée même après intervention pour entretien
• l’appareil ainsi que son conduit de raccordement doivent demeurer accessibles et démontables en vue de son entretien ou de sa réparation
• les appareils de type C12x, C13x, C32x, C33x, C93x, C52 et C53 ne peuvent être mis en œuvre qu’avec les dispositifs dont les références sont mentionnées dans cette brochure et dans la notice d’installation
• toutes les chaudières gaz et fioul à condensation sont également homologuées B22p/B32 ou B23p/B33 . À ce titre, elles peuvent être raccordées avec des conduits simples, l’air comburant étant pris par une grille extérieure en façade du local chaudière .

Pour ces types de raccordement, il est obligatoire d’utiliser une fumisterie avec Avis Technique du CSTB . Nous disposons d’un dispositif adapté.
